Vom Punkt zur Fläche – vom realen Prototyp zum CAD: PolyWorks|Modeler ist die Softwarelösung für die Verarbeitung von Punktwolken, für die Netzgenerierung und die Flächenrückführung. Im Design oder im Rapid Prototyping beschleunigt PolyWorks|Modeler Entwicklungszeiten und vereinfacht Workflows. Scandaten lassen sich in PolyWorks|Modeler weiterverarbeiten und optimieren, der Export in alle gängigen CAD-Formate ermöglicht eine flexible Einbindung in verschiedene Arbeitsumgebungen.
Der erste Schritt in einem Reverse-Engineering-Workflow besteht in der Umwandlung digitalisierter Punktwolken in flächenbasierte Polygonmodelle, auch Netze genannt. Polygonale Modelle sind kompakter, genauer und weniger verrauscht als rohe Punktwolken und werden direkt von industriellen Anwendungen wie Fräsen, 3D-Druck und aerodynamischen Simulationen verarbeitet.
Setzen Sie effektive Scanmethoden ein, die mit Hilfe von Echtzeit-Qualitätsvernetzung Qualität und Präzision gewährleisten.
Füllen Sie Löcher, glätten Sie Oberflächen, bereinigen Sie Berandungen, erzeugen Sie scharfe Kanten, machen Sie Oberflächen wasserdicht und vieles mehr.
Extrudieren Sie Berandungen, versetzten Sie Oberflächen, rekonstruieren Sie Verrundungen, führen Sie boolesche Operationen mit CAD-Modellen durch und entdecken Sie viele weitere Funktionen.

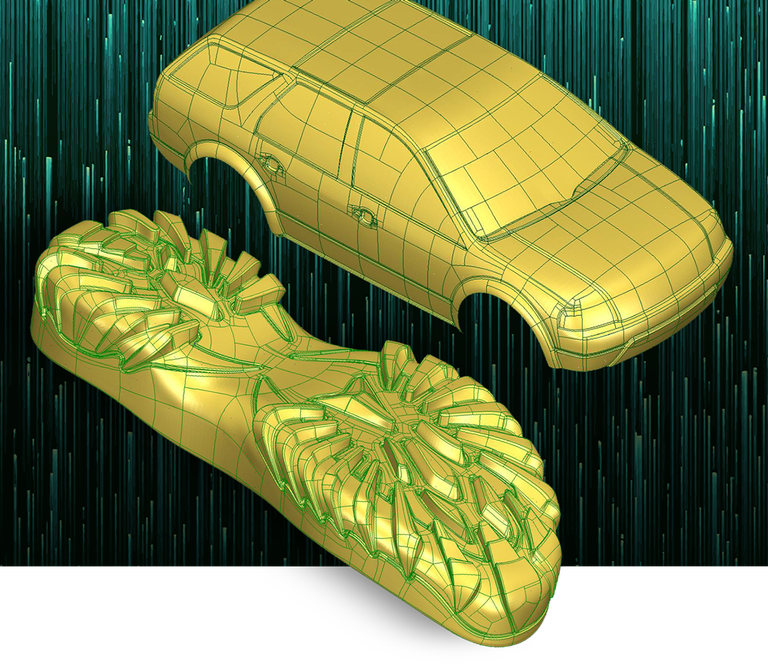

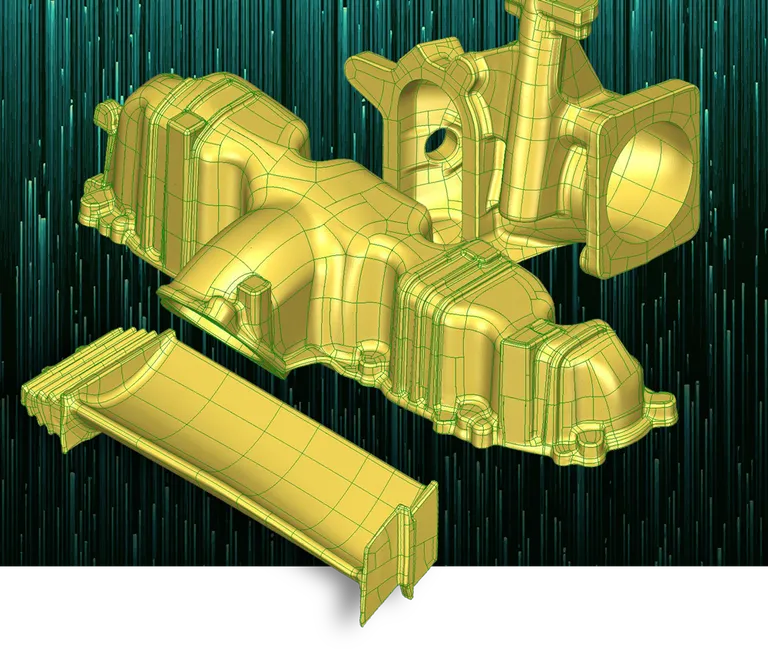

NURBS-Flächen sind vereinfachte Abbildungen sowohl von einfachen geometrischen Konturen als auch von komplexen Formen. Sie werden für gewöhnlich dafür verwendet, Flächen auf der Basis von Polygonmodellen zu erzeugen, die aus digitalen Punktwolken erstellt wurden. Diese Flächen lassen sich anschließend in eine CAD/CAM-Software übertragen. PolyWorks|Modeler bietet einen intuitiven Ansatz zur krümmungsbasierten Flächenerzeugung, der eine interaktive Kurvenerstellung geschickt mit einer automatischen Flächenerstellungstechnologie der nächsten Generation kombiniert, um bearbeitbare CAD-freundliche Modelle für Ihre Simulations-, Bearbeitungs- und Konstruktionsanwendungen zu erzeugen.
Kontrollieren Sie die geometrische Beschreibung kritischer Teilmerkmale, wie Beschnittkanten, scharfe Kanten und Verrundungstangenten, durch interaktives Erstellen und Fitten von Kurven auf polygonalen Flächen.
Überschneiden Sie Kurven automatisch und bilden Sie 4-seitige oder N-seitige getrimmte Flächenpatches, die das Fitten eines kontinuierlichen Netzwerks aus NURBS-Flächen steuern.
Modellieren Sie eine gesamte polygonale Fläche mit einem einzigen Klick und kontrollieren Sie dabei die Beschreibung von Kurven, die für Ihre Anwendung wichtig sind, wie z. B. Symmetrielinien, Beschnittlinien des Bauteils und feine Konturen.
Stellen Sie sicher, dass Ihre rückgeführten Modelle in CAD/CAM-Anwendungen bearbeitbar sind, indem Sie Flächenpatches automatisch mit kontinuierlichen Kurven begrenzen, welche die Eigenschaften des Teils natürlich beschreiben.
Minimieren Sie die Anzahl der Flächenpatches und verbessern Sie die Passgenauigkeit und Kontinuität der Patches, indem Sie die Patchgröße und das Seitenverhältnis automatisch an die Flächenkrümmung des Bauteils anpassen.
Wählen Sie beim Fitting von NURBS-Flächen das richtige Gleichgewicht zwischen Genauigkeit und Glätte, und profitieren Sie von unserem leistungsstarken zweistufigen Fittingprozess und der Blend-to-CAD-Technologie.

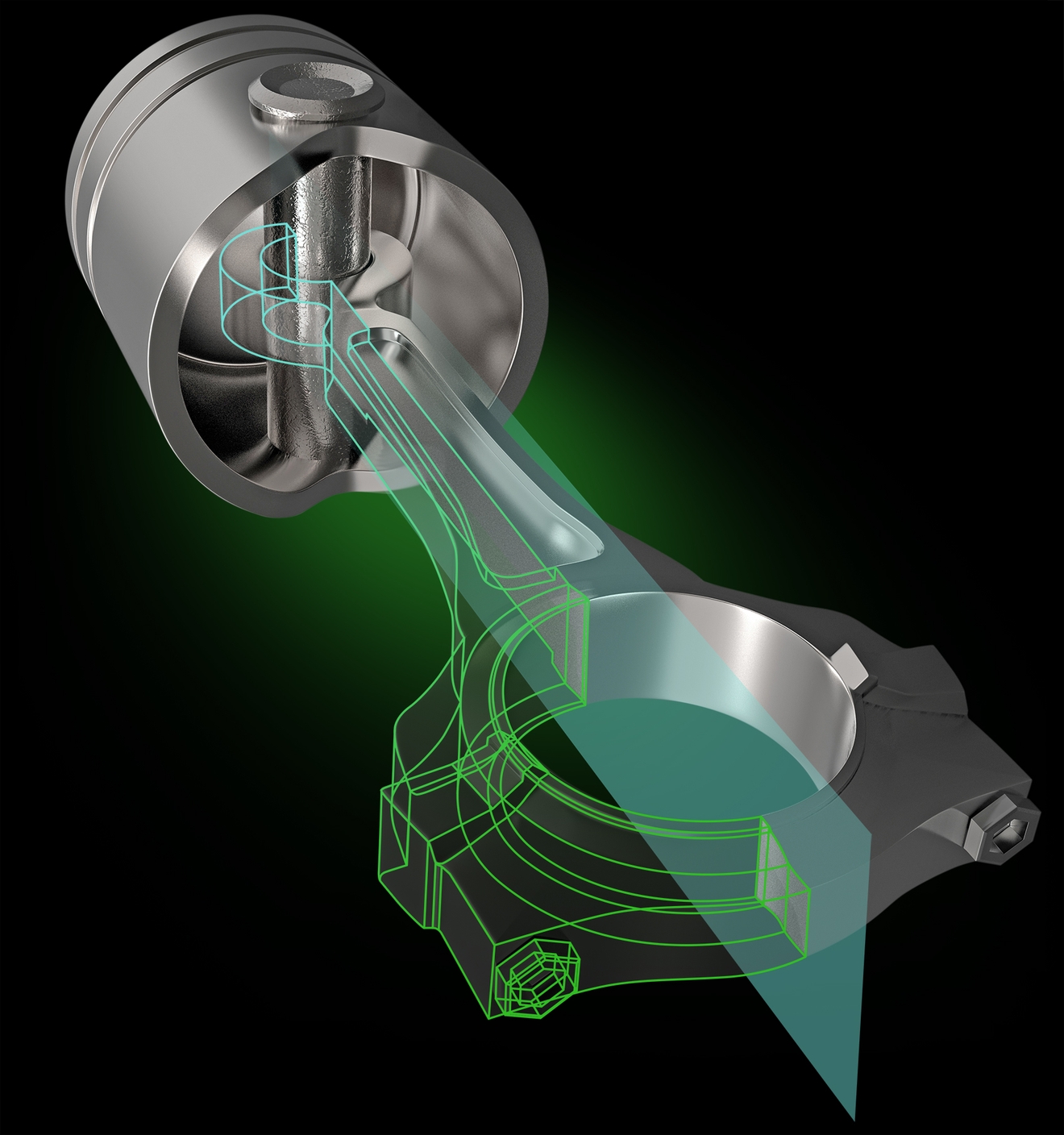

Ein grundlegender Baustein in einem Workflow zur Volumenmodellierung ist die parametrische 2D-Zeichnung. Sie wird verwendet, um durch „Extrusion“, „Rotation“ oder „Verschiebung“ der 2-dimensionalen Kontur volumenhafte Grundkörper zu erstellen. PolyWorks|Modeler optimiert die Extraktion geometrischer Elemente auf digitalisierten Polygonmodellen. Daraus werden parametrische 2D-Skizzen erstellt, die als Ausgangspunkt bearbeitbarer 3D-Solid-CAD-Modelle in Ihrer CAD-Lösung dienen.
Definieren Sie Zeichnungsebenen aus Standard- oder benutzerdefinierten Ebenen und extrahieren Sie Konturen, aus dem Schnitt durch ein Polygonmodell oder aus dessen Schattenriss.
Passen Sie parametrische Zeichnungselemente (Bögen, Linien, Kreise und Freiformkurven) an die Zeichnungskontur an und fügen Sie Bemaßungen und Beziehungen als Einschränkungen für die Elemente hinzu.
Importieren Sie die parametrischen Zeichnungen von PolyWorks|Modeler mit Hilfe von Add-Ins für CATIA, NX, Creo, SolidWorks und Inventor in Ihr CAD-Programm.
