PolyWorks|PMI+Loop™ ist eine innovative Lösung, um Modellbasierte Definitionen (MBD) wie Eigenschaften, Form- und Lagetoleranzen und andere Herstellungsinformationen direkt innerhalb einer CAD-Plattform zu 3D-Bauteilen hinzuzufügen. PMI+Loop ermöglicht den Austausch der MBD zwischen CAD-Plattform und PolyWorks®.
Außerdem werden Inspektionsprojekte automatisch aktualisiert, wenn Änderungen an der Designgeometrie in der Konstruktionssoftware vorgenommen werden.


CAD-basierte Lösung für die Übertragung von Modellbasierten Definitionen (MBD)

PolyWorks|PMI+Loop™ ist eine innovative Lösung, die es Ihren Konstruktions- und Fertigungsteams auf Basis von Modellbasierten Definitionen ermöglicht, Prüfmerkmale innerhalb Ihrer CAD-Plattform zu definieren, um die Passgenauigkeit von Teilen zu prüfen, Funktion und Leistung zu gewährleisten, Fertigungsfeedback zu liefern und Anweisungen an das 3D-Messteam zu übermitteln.

icon_pmiloop_1.svg
3D-Messobjekt und Dimensionsbestimmung

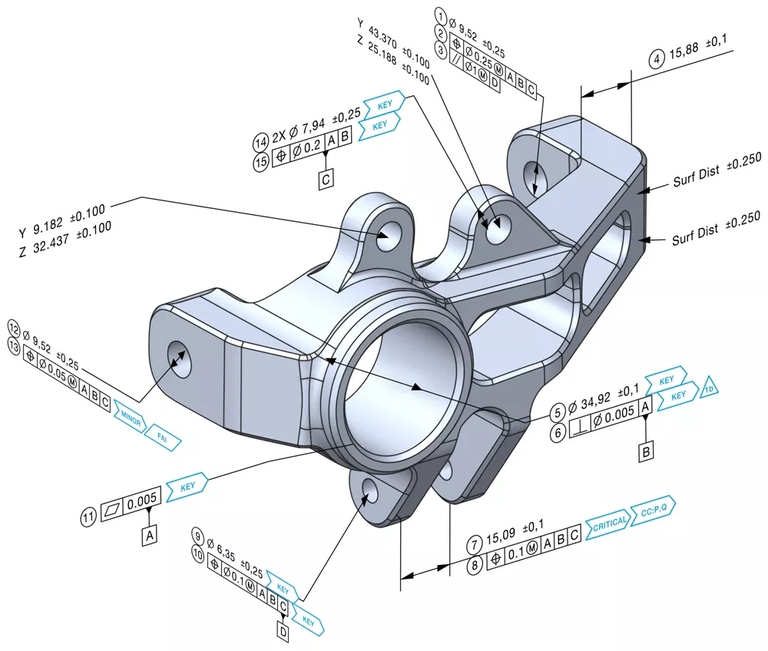

Konstruieren Sie 3D-Modelle und ordnen Sie den Geometrien Modellbasierte Definitionen zu. Dies können Maße, Form- und Lagetoleranzen, Koordinatensysteme oder auch Anmerkungen zum Messobjekt sein.

icon_pmiloop_3.svg
Nutzen Sie native Form- und Lagetoleranzen und Bezugsbeschriftungen

Integrieren Sie native F< und Bezugsbeschriftungen in Ihre 3D-Messpläne und stellen Sie volle Kompatibilität mit nachgelagerten Anwendungen sicher, die CAD-Modelle mit MBD verwenden.

icon_pmiloop_2.svg
Erhalten Sie Rückmeldungen zu den Maßen Ihrer gefertigten Teile

Erstellen Sie spezielle Prüfmerkmale, um die Lage von Merkmalen, Flächen- und Kantenabweichungen zu erhalten und sie mit Montage-, Werkzeug- und Bezugskoordinatensystemen zu verknüpfen.

icon_pmiloop_5.svg
Konfigurieren Sie berichtsfertige Merkmalslisten

Erstellen Sie sich Ihre Reportansichten mit PMI+Loop direkt in der CAD-Plattform. Strukturieren Sie Ihre Berichte so, dass der Leser sie auf einen Blick erfassen und verstehen kann.


Interoperabel mit all Ihren 3D-Anwendungen

Zusätzlich zu seiner natürlichen Verbindung mit PolyWorks|Inspector™ ist PolyWorks|PMI+Loop eine offene Plattform, die 3D-Messplaninformationen in einer Vielzahl von Dateiformaten ausgibt. Es bietet Modellbasierte Definitionen, welche von Ihren bestehenden CAD-basierten Arbeitsabläufen verwendet werden können und gewährleistet eine reibungslose Integration in Ihre bestehenden 3D-Messprozesse.

icon_pmiloop_7.svg

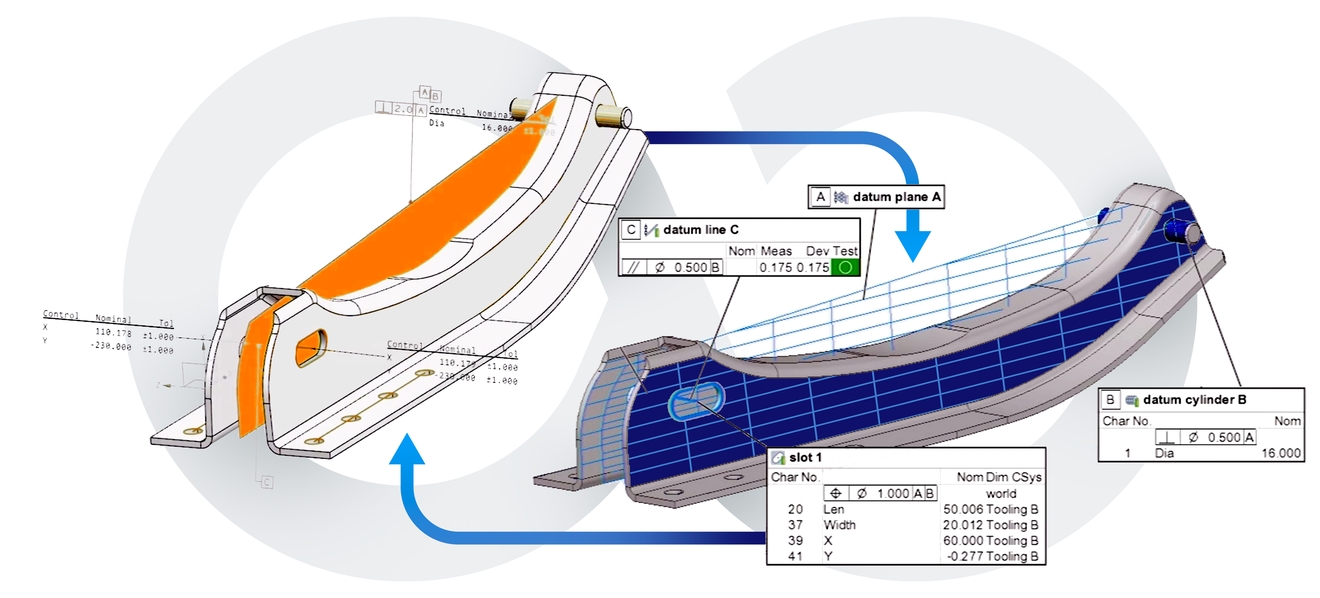

Tauschen Sie 3D-Messpläne zwischen Ihrer CAD-Plattform und PolyWorks|Inspector aus.

Verbinden Sie Ihre CAD-Plattform mit PolyWorks|Inspector um 3D-Messobjekte, Leistungsverzeichnisse, 3D-Ansichten und Berichte nahtlos auszutauschen.

icon_pmiloop_8.svg
Unterstützen Sie Ihre bestehenden CAD-basierten Arbeitsabläufe

Geben Sie CAD-Modelle und deren PMI+Loop MBD in 3D-PDF-Dateien aus oder generieren Sie 2D-Zeichnungen aus 3D-Ansichten/Aufnahmen.

icon_pmiloop_10.svg
Weitergabe von 3D-Messdaten an Messsoftware von Drittanbietern

Gemeinsame Nutzung von Messdaten mit Messsoftware von Drittanbietern über CSV-, XML- oder DMIS-Dateien.


Effiziente digitale Arbeitsabläufe in der Zusammenarbeit

Die moderne digitale Architektur von PolyWorks|PMI+Loop erleichtert die Kommunikation und den Austausch von 3D-Messanforderungen zwischen Ihren Produktentwicklungsteams, reduziert die Komplexität bei der Einführung von Designänderungen und ermöglicht einen direkten Zugriff auf 3D-Messergebnisse.

product-pmiloop-icon-11.svg
Präsentieren Sie 3D-Messanforderungen unternehmensweit einheitlich

Standardisieren Sie die visuelle Darstellung Ihrer 3D-Messanforderungen und die Struktur Ihrer Berichte, um die Kommunikation zwischen Ihren Teams zu optimieren.

product-pmiloop-icon-12.svg
Optimieren Sie Änderungszyklen in Ihrer Konstruktion

Senden Sie neue CAD-Modellrevisionen an das 3D-Messteam und die Modellbasierten Definitionen in Ihren PolyWorks® Prüfprojekten werden automatisch aktualisiert.

product-pmiloop-icon-13.svg
Vereinfachen der Modellierung in der Fertigungsstufe

Ändern Sie die Geometrie des Master-CAD-Modells und PMI+Loop stößt sofort die Aktualisierung des Messplans in den abgeleiteten Modellen der Fertigungsstufen an.

product-pmiloop-icon-14.svg
Zugriff auf die Ergebnisse Ihrer 3D-Messungen im Handumdrehen

Speichern Sie Ihre Prüfprojekte auf einem PolyWorks|DataLoop™ Core-Server und klicken Sie nur einmal in Ihrer CAD-Software, um das mit Ihrem Modell verknüpfte Projekt in einem Webbrowser zu öffnen.
