municHMotorsport e.V. - vom Lehrbuch zur Rennstrecke
Das SAE Racing Team der Hochschule München von municHMotorsport e.V. sind Studierende der unterschiedlichsten Fakultäten und Fachrichtungen wie Fahrzeugtechnik, Elektrotechnik, Maschinenbau, Wirtschaft, Design etc.
Die Vision
Dank der bestehenden Sponsoren, zu denen auch die Duwe-3d AG zählt, hat das Team bereits während des Studiums an der Hochschule München die Möglichkeit, sich fachlich weiterzuentwickeln. Jedes Jahr wird ein Rennfahrzeug von Grund auf konzipiert und gefertigt. Hierbei finden wir innovative Wege, um die Karosserie sowie die Aerodynamik leichter zu machen und die Leistung des Fahrzeuges zu verbessern.
Der Weg
Natürlich stand das Team vor gewissen Herausforderungen. Um sich diesen zu stellen, wurde über die Jahre ein hohes Maß an Fachwissen gesammelt, bis ein ausgeprägtes Verständnis für die Thematik erreicht wurde. Mit den konzipierten Rennwagen fährt das Team internationale Formula Student Events. Ziel ist es, nicht nur erfolgreich anzutreten, sondern das theoretisch erlernte Wissen erfolgreich in der Praxis anzuwenden.
Die Herausforderung
Die Erfassung der gesamten Rennkarosserie
Jahr für Jahr steht das Rennteam von municHMotorsport e.V. vor neuen Herausforderungen. Dabei ist die Aerodynamik ein entscheidender Faktor, um Rennen zu gewinnen. Die Herausforderung der Vermessung bestand darin, das gesamte Fahrzeug zu erfassen und auch die Stellen vollständig zu scannen, die schlecht zugänglich sind oder bspw. durch Abschattung verdeckt werden.
Um die Faktoren genau zu kennen, die Einfluss auf die Aerodynamic haben, nutzt das Team die Kompetenz von Duwe-3d in der 3D-Messtechnik.

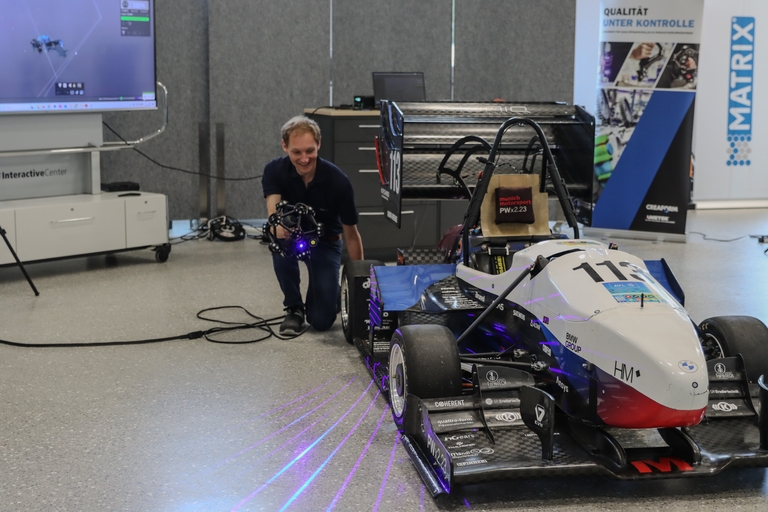

Daniel Hetke von Duwe-3d bei der Erfassung von Scandaten der Fahrzeugkarosserie

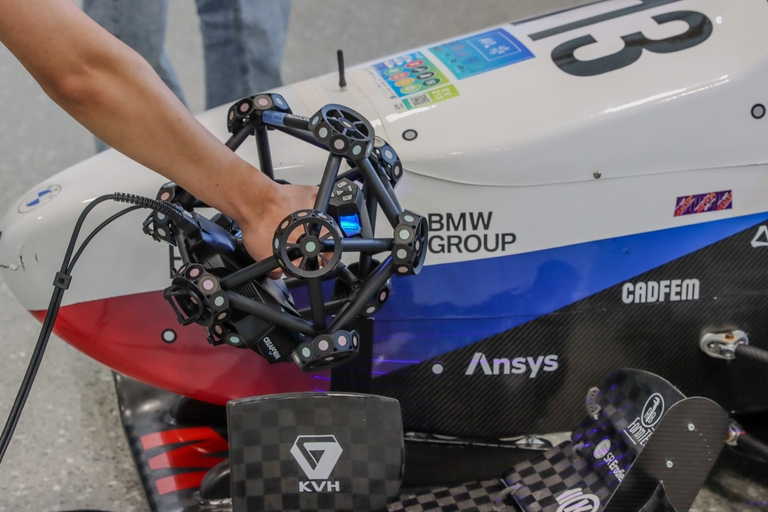

Die Erfassung des Rennwagens mit Hilfe eines 3D-Scanners
Die Lösung
Dank eines schnellen und präzisen 3D-Laserscanners lässt sich diese Aufgabe effektiv bewältigen. Der 3D-Laserscanner kombiniert hohe Genauigkeit mit der Fähigkeit, große Flächen zügig zu erfassen, und ist zudem äußerst flexibel einsetzbar. Unterschiedliche Oberflächenbeschaffenheiten werden präzise erfasst. Die Scansoftware sammelt die Daten, die anschließend mithilfe von PolyWorks|Inspector analysiert werden können. Der Datenaustausch erfolgt dabei reibungslos. Dies ermöglicht den Vergleich des CAD-Modells mit dem final produzierten Rennwagen, wodurch Fertigungsabweichungen erkannt und entsprechende Maßnahmen ergriffen werden können.
„Das Ergebnis unserer Messung ist mehr als zufriedenstellend. Was mich persönlich sehr interessiert ist die Vermessung unseres nächsten Chassis. Es sind Konzeptpläne dabei, die eher schwierig zu fertigen sind. Falls wir uns für eines dieser Konzepte entscheiden, würde mich interessieren, wie genau wir das dann gefertigt bekommen.
Luca, Team-Member von municHMotorsport e.V.
Das Team von municHMotorsport e.V. und PolyWorks Experte Daniel Hetke von Duwe-3d
